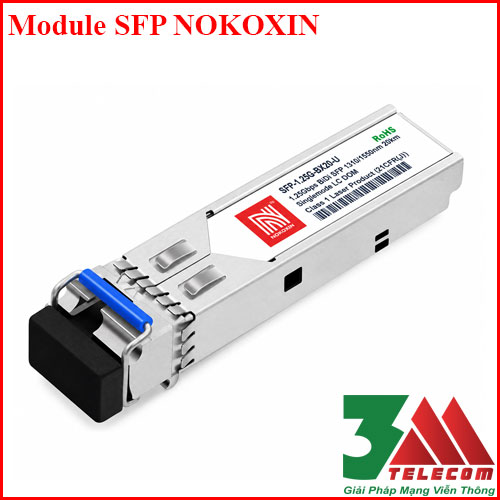

Module SFP NOKOXIN 1 sợi 1.25G | 20Km | 40Km | 80Km | 120Km

Module SFP NOKOXIN 1 sợi 1.25G là module quang SFP BiDi sử dụng một sợi quang Singlemode để truyền và nhận dữ liệu trên cùng một tuyến cáp. Sản phẩm hỗ trợ tốc độ truyền dữ liệu 1.25Gbps, phù hợp cho hệ thống Ethernet Gigabit, Converter quang, Switch, Router và các thiết bị mạng có khe cắm SFP tương thích.

Module quang NOKOXIN có nhiều lựa chọn khoảng cách gồm 20Km, 40Km, 80Km và 120Km. Tùy theo khoảng cách và cấu hình module, bước sóng truyền/nhận có thể sử dụng các cặp 1310/1550nm, 1490/1550nm hoặc 1550/1490nm. Khi triển khai module BiDi, hai đầu đường truyền cần sử dụng đúng cặp module A và B có bước sóng truyền/nhận đối ứng.

Thông số kỹ thuật Module SFP NOKOXIN 1 sợi 1.25G

Thông số	Chi tiết
Thương hiệu	NOKOXIN
Loại sản phẩm	Module quang SFP BiDi
Tốc độ truyền	1.25Gbps
Số sợi quang	1 sợi
Loại sợi quang	Singlemode (SMF)
Giao diện quang	LC
Khoảng cách	20Km / 40Km / 80Km / 120Km
Bước sóng	1310nm / 1490nm / 1550nm tùy phiên bản
Công nghệ	BiDi – truyền và nhận trên cùng một sợi quang
Chuẩn	SFP MSA, SFF-8472
Ứng dụng	Ethernet Gigabit, Switch, Converter, Router, hệ thống truyền dẫn quang

Lưu ý: thông số bước sóng phụ thuộc từng mã U/D và khoảng cách truyền. Cần lựa chọn đúng cặp module tương ứng ở hai đầu tuyến quang.

Các phiên bản Module SFP NOKOXIN 1 sợi 1.25G

Module SFP NOKOXIN 1 sợi 1.25G được cung cấp với nhiều khoảng cách truyền khác nhau. Các mã phổ biến gồm:

Khoảng cách	Module U	Module D	Cấu hình bước sóng

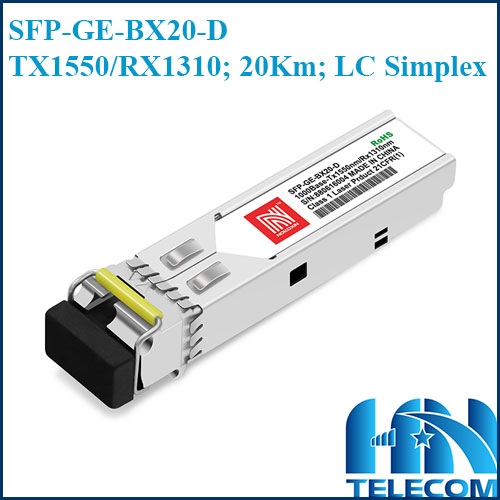

20Km	SFP-GE-BX20-U	SFP-GE-BX20-D	TX1310/RX1550nm ↔ TX1550/RX1310nm
40Km	SFP-GE-BX40-U	SFP-GE-BX40-D	TX1310/RX1550nm ↔ TX1550/RX1310nm

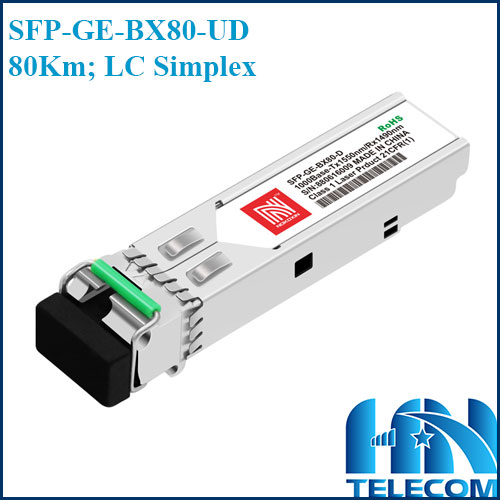

80Km	SFP-GE-BX80-U	SFP-GE-BX80-D	TX1490/RX1550nm ↔ TX1550/RX1490nm

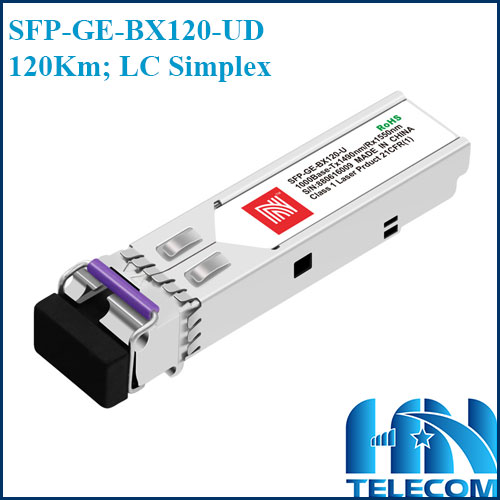

120Km	SFP-GE-BX120-U	SFP-GE-BX120-D	TX1490/RX1550nm ↔ TX1550/RX1490nm

Các mã và thông số trên được đối chiếu với thông tin sản phẩm NOKOXIN đang được công bố tại Việt Nam.

Module SFP 1 sợi NOKOXIN hoạt động như thế nào?

Khác với module quang thông thường sử dụng hai sợi để truyền và nhận dữ liệu, module SFP BiDi NOKOXIN chỉ sử dụng một sợi quang. Module sử dụng hai bước sóng khác nhau cho chiều truyền và chiều nhận.

Ví dụ, một đầu có cấu hình TX 1310nm / RX 1550nm thì đầu đối diện phải sử dụng cấu hình ngược lại là TX 1550nm / RX 1310nm. Nhờ sử dụng hai bước sóng riêng biệt, dữ liệu có thể truyền theo hai chiều trên cùng một sợi quang.

Giải pháp này giúp tận dụng hạ tầng cáp quang hiện có, đặc biệt trong trường hợp tuyến cáp chỉ còn một lõi quang khả dụng.

Ưu điểm của Module SFP NOKOXIN 1 sợi 1.25G

• Truyền dữ liệu trên 1 sợi quang: giảm nhu cầu sử dụng hai sợi quang cho một liên kết.
• Tốc độ 1.25Gbps: phù hợp với các hệ thống Ethernet Gigabit.
• Nhiều khoảng cách: có phiên bản 20Km, 40Km, 80Km và 120Km.
• Công nghệ BiDi: sử dụng hai bước sóng khác nhau cho chiều TX và RX.
• Sử dụng cáp Singlemode: phù hợp với các tuyến truyền dẫn quang đường dài.
• Đầu nối LC: phù hợp với nhiều thiết bị mạng và hệ thống patch panel quang.
• Thiết kế dạng SFP: dễ dàng lắp đặt vào các thiết bị có khe SFP tương thích.
• Hỗ trợ nhiều ứng dụng: Ethernet, Switch, Converter, Router và hệ thống truyền dẫn quang.

Ứng dụng Module quang NOKOXIN 1 sợi 1.25G

Với khả năng truyền dữ liệu Gigabit trên một sợi quang Singlemode, module SFP NOKOXIN được sử dụng trong nhiều hệ thống mạng và truyền dẫn quang.

• Kết nối giữa hai Converter quang.
• Kết nối Switch quang với Switch quang.
• Kết nối Router với thiết bị mạng ở xa.
• Kết nối hệ thống mạng Ethernet Gigabit.
• Kết nối các tủ mạng ở khoảng cách xa.
• Triển khai mạng viễn thông và mạng doanh nghiệp.
• Tận dụng tuyến cáp quang chỉ còn một sợi quang khả dụng.
• Kết nối các hệ thống truyền dẫn quang 20Km, 40Km, 80Km và 120Km.

Module SFP NOKOXIN 20Km, 40Km, 80Km và 120Km khác nhau thế nào?

Điểm khác biệt chính giữa các phiên bản là khoảng cách truyền và cấu hình quang. Phiên bản 20Km phù hợp với các tuyến Singlemode khoảng cách vừa phải, trong khi các phiên bản 40Km, 80Km và 120Km được thiết kế cho các tuyến truyền dẫn xa hơn.

Khoảng cách	Đối tượng sử dụng phù hợp
20Km	Mạng doanh nghiệp, khu vực đô thị, kết nối các tòa nhà
40Km	Kết nối mạng đường dài và các tuyến truyền dẫn quang
80Km	Mạng viễn thông và tuyến truyền dẫn khoảng cách xa
120Km	Các tuyến truyền dẫn Singlemode khoảng cách rất xa

Khoảng cách thực tế còn phụ thuộc vào suy hao của cáp, đầu nối, mối hàn, thiết bị và ngân sách công suất quang của toàn tuyến. Vì vậy không nên chỉ dựa vào con số khoảng cách danh định khi thiết kế hệ thống.

Lưu ý khi sử dụng Module SFP BiDi NOKOXIN

Do đây là module 1 sợi BiDi, cần đặc biệt chú ý đến việc ghép cặp module. Hai đầu tuyến không sử dụng hai module có cùng cấu hình bước sóng TX/RX mà phải sử dụng cặp đối ứng.

Ví dụ, với cặp 20Km:

• Đầu A: SFP-GE-BX20-U – TX 1310nm / RX 1550nm.
• Đầu B: SFP-GE-BX20-D – TX 1550nm / RX 1310nm.

Đối với phiên bản 80Km và 120Km, cấu hình bước sóng cũng cần được ghép đúng theo mã U/D. Việc sử dụng sai cặp module có thể khiến liên kết quang không hoạt động.

Module SFP NOKOXIN tương thích với thiết bị nào?

Module SFP NOKOXIN 1.25G có thể được sử dụng với các thiết bị mạng có khe cắm SFP hỗ trợ tốc độ Gigabit và module tương thích. Sản phẩm được sử dụng trong các hệ thống Ethernet, thiết bị chuyển mạch, Converter quang, Router và các thiết bị truyền dẫn có giao diện SFP.

Trước khi lắp đặt, nên kiểm tra khả năng tương thích của thiết bị, tốc độ cổng SFP, chuẩn module và khoảng cách truyền. Với hệ thống sử dụng module BiDi, cần kiểm tra chính xác cả cấu hình bước sóng ở hai đầu.

Mua Module SFP NOKOXIN 1 sợi 1.25G

Module SFP NOKOXIN 1 sợi 1.25G 20Km | 40Km | 80Km | 120Km là giải pháp phù hợp cho các hệ thống truyền dẫn Gigabit sử dụng cáp quang Singlemode. Công nghệ BiDi cho phép truyền và nhận dữ liệu trên cùng một sợi quang, giúp tận dụng hiệu quả hạ tầng cáp quang hiện có.

Với nhiều lựa chọn khoảng cách và cấu hình bước sóng, người dùng có thể lựa chọn module phù hợp với từng tuyến truyền dẫn. Khi đặt mua, cần cung cấp tốc độ, khoảng cách, số sợi quang và model thiết bị để lựa chọn đúng phiên bản SFP U/D.
