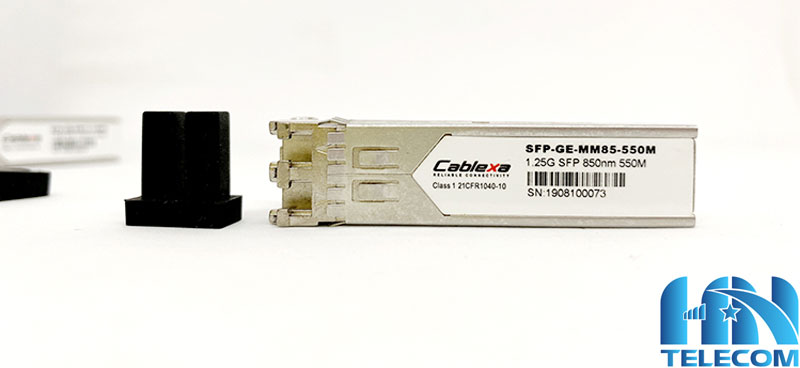

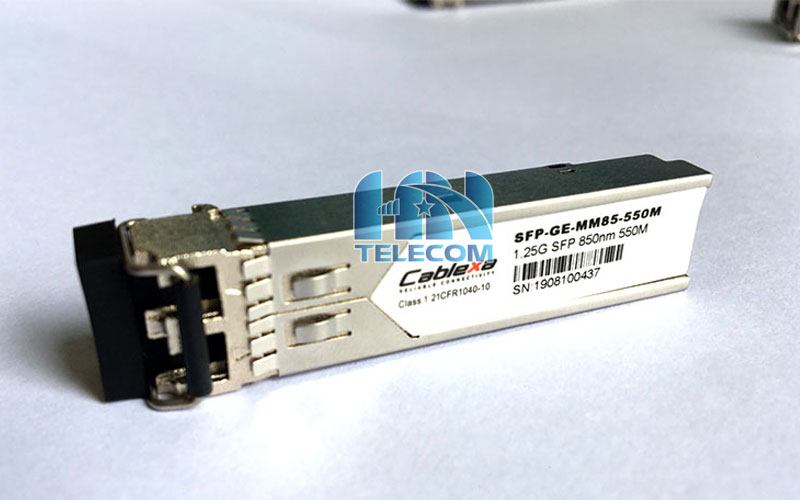

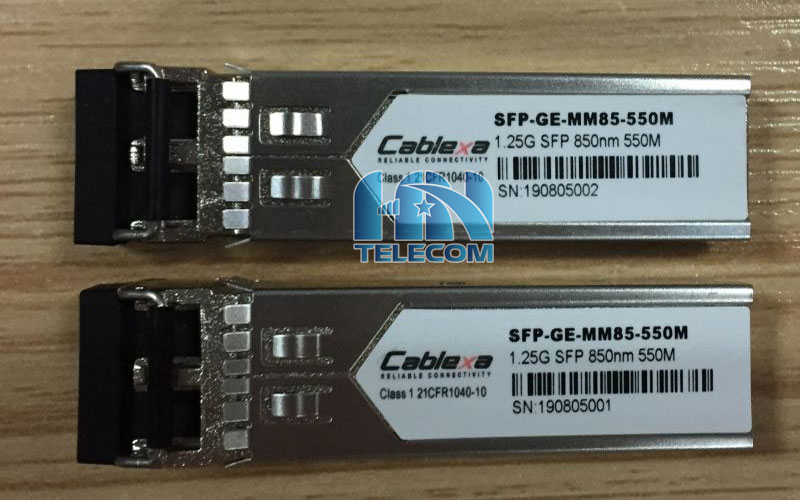

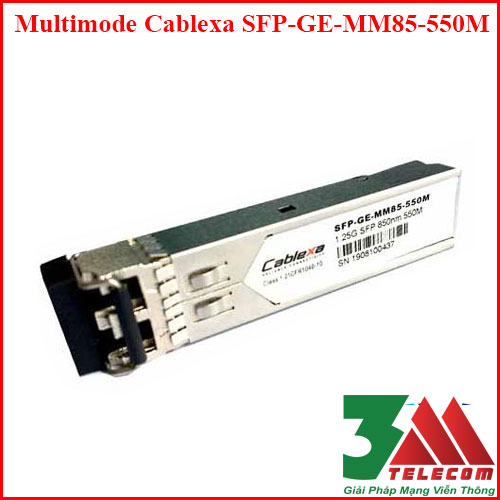

Module quang Multimode Cablexa SFP-GE-MM85-550M là module thu phát quang dạng SFP, hỗ trợ tốc độ dữ liệu lên đến 1.25Gbps, sử dụng bước sóng 850nm và cáp quang Multimode (MMF). Sản phẩm được thiết kế theo chuẩn 1000BASE-SX, phù hợp sử dụng cho các hệ thống mạng Gigabit Ethernet cần kết nối quang ở khoảng cách ngắn.

Cablexa SFP-GE-MM85-550M sử dụng đầu nối Duplex LC và truyền dữ liệu trên hai sợi quang Multimode. Với cáp MMF 50/125µm, module hỗ trợ khoảng cách lên đến 550m. Đây là lựa chọn phù hợp cho kết nối giữa Switch, Router, máy chủ và các thiết bị mạng có khe cắm SFP tương thích trong tòa nhà, phòng máy chủ hoặc hệ thống mạng doanh nghiệp.

Thông số kỹ thuật Module Cablexa SFP-GE-MM85-550M

Thông số	Chi tiết
Thương hiệu	Cablexa
Mã sản phẩm	SFP-GE-MM85-550M
Loại sản phẩm	Module thu phát quang SFP
Tốc độ dữ liệu	Lên đến 1.25Gbps
Chuẩn Ethernet	1000BASE-SX
Bước sóng	850nm
Loại sợi quang	Multimode Fiber (MMF)
Số sợi quang	2 sợi
Khoảng cách truyền	Lên đến 550m với MMF 50/125µm
Khoảng cách với MMF 62.5/125µm	Lên đến 300m
Đầu nối	Duplex LC
Transmitter	850nm VCSEL
Receiver	PIN
Nguồn điện	+3.3V
Form Factor	SFP
Chuẩn tương thích	SFP MSA
Tiêu chuẩn an toàn	IEC-60825 Laser Class 1
Tiêu chuẩn môi trường	RoHS

Nguồn thông số: tài liệu sản phẩm Cablexa SFP-GE-MM85-550M. Cablexa công bố tốc độ tối đa 1.25Gbps, 850nm, MMF, Duplex LC và khoảng cách 550m với cáp MMF 50/125µm.

Module quang SFP-GE là gì?

SFP-GE-MM85-550M là module quang Multimode dùng để tạo kết nối truyền dữ liệu Gigabit qua cáp quang. Module được lắp trực tiếp vào khe SFP trên các thiết bị mạng tương thích, sau đó kết nối với tuyến cáp quang Multimode thông qua đầu nối Duplex LC.

Module hoạt động ở bước sóng 850nm, phù hợp với hệ thống truyền dẫn Multimode khoảng cách ngắn. Với cấu hình 1000BASE-SX, sản phẩm thường được sử dụng trong mạng nội bộ, phòng máy chủ, trung tâm dữ liệu và các tuyến kết nối giữa các thiết bị mạng trong cùng khu vực.

Đặc điểm nổi bật của SFP-GE

Tốc độ truyền lên đến 1.25Gbps

Module Cablexa SFP-GE-MM85-550M hỗ trợ tốc độ dữ liệu lên đến 1.25Gbps, phù hợp cho các hệ thống Gigabit Ethernet. Tốc độ này đáp ứng nhu cầu truyền dữ liệu giữa các Switch, Router, Server và thiết bị mạng sử dụng giao diện SFP.

Sử dụng bước sóng 850nm

SFP-GE-MM85-550M hoạt động ở 850nm và sử dụng sợi quang Multimode. Đây là cấu hình phổ biến của các module 1000BASE-SX dành cho kết nối quang Gigabit ở khoảng cách ngắn.

Truyền tối đa 550m trên MMF 50/125µm

Theo thông số Cablexa, module có thể truyền tối đa 550m với cáp Multimode 50/125µm. Với cáp Multimode 62.5/125µm, khoảng cách được công bố là tối đa 300m. Vì vậy, khi thiết kế hệ thống cần xác định đúng loại cáp MMF đang sử dụng.

Đầu nối Duplex LC

Module sử dụng đầu nối Duplex LC, trong đó một sợi đảm nhiệm đường truyền và một sợi đảm nhiệm đường nhận. Kiểu kết nối này phù hợp với dây nhảy quang LC-LC Multimode và hệ thống ODF, patch panel có giao diện LC.

Thiết kế SFP có thể cắm nóng

SFP-GE-MM85-550M sử dụng dạng module SFP nhỏ gọn và hỗ trợ thiết kế cắm nóng. Điều này giúp thuận tiện khi lắp đặt hoặc thay thế module trên thiết bị mạng tương thích mà không cần thay đổi toàn bộ thiết bị.

Ứng dụng Module quang

Module quang Cablexa SFP-GE-MM85-550M phù hợp với nhiều hệ thống mạng Gigabit Ethernet sử dụng cáp quang Multimode.

• Kết nối Switch với Switch qua cáp quang Multimode.
• Kết nối Switch với Router có khe SFP tương thích.
• Kết nối Switch với Server sử dụng giao diện SFP.
• Kết nối các thiết bị mạng trong phòng máy chủ.
• Kết nối mạng giữa các tầng trong tòa nhà.
• Kết nối mạng nội bộ trong doanh nghiệp.
• Kết nối các thiết bị mạng trong trung tâm dữ liệu.
• Triển khai đường truyền Gigabit Ethernet khoảng cách ngắn.
• Kết nối thiết bị mạng bằng cáp quang Multimode OM1, OM2, OM3 hoặc loại MMF phù hợp với thiết kế hệ thống.

Module Cablexa SFP-GE sử dụng dây quang gì?

SFP-GE-MM85-550M sử dụng cáp quang Multimode và đầu nối Duplex LC. Theo thông số Cablexa, khoảng cách tối đa là 550m khi sử dụng cáp MMF 50/125µm.

Đối với cáp MMF 62.5/125µm, khoảng cách tối đa được Cablexa công bố là 300m. Do đó, khi lựa chọn dây nhảy quang hoặc tuyến cáp, cần kiểm tra loại sợi quang để đảm bảo khoảng cách truyền phù hợp.

Nguyên lý hoạt động của Module SFP-GE-MM85

Module SFP-GE-MM85-550M thực hiện quá trình chuyển đổi giữa tín hiệu điện từ thiết bị mạng và tín hiệu quang trên tuyến cáp Multimode.

1. Tín hiệu dữ liệu từ thiết bị mạng được đưa vào module SFP.
2. Bộ phát quang chuyển tín hiệu điện thành tín hiệu quang ở bước sóng 850nm.
3. Tín hiệu quang được truyền qua sợi Multimode đến module ở đầu bên kia.
4. Bộ thu PIN tiếp nhận tín hiệu quang.
5. Tín hiệu quang được chuyển đổi trở lại thành tín hiệu điện để thiết bị mạng xử lý.

Do sử dụng kết nối Duplex LC, hệ thống cần hai sợi quang: một sợi cho chiều truyền và một sợi cho chiều nhận.

Ưu điểm của Module quang Multimode Cablexa SFP-GE

• Tốc độ truyền dữ liệu lên đến 1.25Gbps.
• Hoạt động ở bước sóng 850nm.
• Hỗ trợ chuẩn 1000BASE-SX.
• Sử dụng cáp quang Multimode.
• Khoảng cách lên đến 550m với MMF 50/125µm.
• Hỗ trợ khoảng cách lên đến 300m với MMF 62.5/125µm.
• Đầu nối Duplex LC nhỏ gọn và phổ biến.
• Thiết kế SFP thuận tiện lắp đặt trên thiết bị mạng.
• Tương thích chuẩn SFP MSA.
• Sử dụng nguồn điện đơn +3.3V.
• Tuân thủ RoHS.
• Đáp ứng tiêu chuẩn an toàn Laser Class 1 IEC-60825.

Thiết bị nào có thể sử dụng Cablexa SFP-GE

Module có thể được sử dụng trên các thiết bị mạng có khe SFP Gigabit tương thích. Các ứng dụng phổ biến gồm Switch, Router và các thiết bị mạng Gigabit Ethernet.

Trước khi lắp đặt, cần kiểm tra thông số của thiết bị để đảm bảo thiết bị hỗ trợ module SFP tốc độ 1Gbps và chuẩn 1000BASE-SX. Ngoài ra, cần kiểm tra loại cáp quang Multimode và đầu nối LC của tuyến cáp.

Lưu ý khi sử dụng

• Không sử dụng module Multimode này cho tuyến Singlemode nếu thiết bị và module không được thiết kế hỗ trợ.
• Kiểm tra đúng loại đầu nối Duplex LC trước khi đấu nối.
• Vệ sinh đầu nối quang trước khi kết nối để hạn chế suy hao.
• Không nhìn trực tiếp vào đầu phát quang khi module đang hoạt động.
• Kiểm tra khoảng cách tuyến cáp trước khi triển khai.
• Với MMF 50/125µm, khoảng cách tối đa được Cablexa công bố là 550m.
• Với MMF 62.5/125µm, khoảng cách tối đa được công bố là 300m.

Mua Module quang Multimode Cablexa SFP

Module quang Multimode Cablexa SFP-GE-MM85-550M là giải pháp kết nối quang Gigabit sử dụng cáp Multimode, tốc độ lên đến 1.25Gbps, bước sóng 850nm và đầu nối Duplex LC. Sản phẩm phù hợp cho các hệ thống mạng nội bộ, Switch, Router, Server, phòng máy chủ và các tuyến kết nối quang khoảng cách ngắn.

Với khoảng cách truyền tối đa 550m trên MMF 50/125µm, SFP-GE-MM85-550M đáp ứng nhu cầu kết nối Gigabit giữa các thiết bị mạng trong phạm vi tòa nhà hoặc khu vực mạng nội bộ. Khi lựa chọn sản phẩm, nên kiểm tra tốc độ cổng SFP, chuẩn 1000BASE-SX, loại sợi Multimode và khoảng cách thực tế của tuyến cáp.
