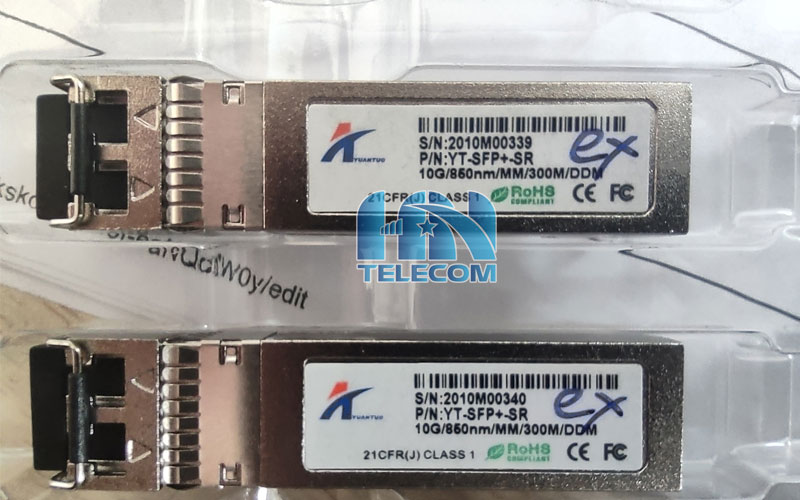

Module quang 10G YT-SFP-SR WINTOP 850nm Multimode

Module quang 10G YT-SFP-SR WINTOP là module thu phát quang chuẩn SFP+, được thiết kế cho hệ thống mạng tốc độ cao sử dụng cáp quang Multimode. Module hoạt động tại bước sóng 850nm, sử dụng giao diện LC Duplex và hỗ trợ tốc độ truyền dữ liệu lên đến 10Gbps.

WINTOP YT-SFP+-SR phù hợp để kết nối các thiết bị mạng có khe SFP+ như switch, router, server và các thiết bị mạng quang trong Data Center, mạng doanh nghiệp, hệ thống máy chủ và hạ tầng mạng nội bộ. Sản phẩm hỗ trợ chuẩn SFP+ MSA và chức năng DDM/DOM giúp theo dõi các thông số hoạt động của module trên thiết bị tương thích.

Thông số kỹ thuật Module quang 10G YT-SFP-SR WINTOP

Thông số	Chi tiết
Thương hiệu	WINTOP
Model	YT-SFP+-SR
Loại module	SFP+
Tốc độ truyền	10Gbps
Bước sóng	850nm
Loại sợi quang	Multimode (MMF)
Khoảng cách truyền	Khoảng 220m theo thông số dòng SR được công bố
Đầu nối quang	LC Duplex
Số sợi quang	2 sợi
Giám sát kỹ thuật số	DDM/DOM
Điện áp hoạt động	3.3V
Nhiệt độ hoạt động	0°C đến 70°C
Hot Pluggable	Có
Tiêu chuẩn	SFP+ MSA, SFF-8472

Lưu ý: khoảng cách truyền của module Multimode 850nm phụ thuộc vào loại cáp quang MMF được sử dụng. Một số phiên bản hoặc nhà cung cấp có thể công bố khoảng cách khác nhau, vì vậy nên đối chiếu datasheet đúng mã YT-SFP+-SR trước khi triển khai.

Đặc điểm nổi bật của Module quang 10G YT-SFP-SR

Tốc độ truyền dữ liệu 10Gbps

YT-SFP+-SR WINTOP hỗ trợ tốc độ truyền lên đến 10Gbps, đáp ứng nhu cầu kết nối mạng tốc độ cao giữa các switch, server, router và thiết bị lưu trữ. Chuẩn SFP+ giúp nâng cấp hệ thống mạng lên 10G mà vẫn duy trì thiết kế module nhỏ gọn.

Module phù hợp với các hệ thống cần tăng băng thông cho đường uplink, kết nối máy chủ hoặc truyền dữ liệu giữa các thiết bị mạng trong phạm vi khoảng cách phù hợp với cáp Multimode.

Sử dụng bước sóng 850nm

Module quang YT-SFP+-SR sử dụng bước sóng 850nm, đây là cấu hình phổ biến của các module 10G SR dành cho cáp quang Multimode. Bước sóng này phù hợp với các tuyến cáp quang MMF trong Data Center và mạng nội bộ tốc độ cao.

Hỗ trợ cáp quang Multimode

Khác với các module 10G LR sử dụng Singlemode để truyền xa, YT-SFP+-SR được thiết kế cho cáp quang Multimode. Sản phẩm thích hợp với những tuyến mạng có khoảng cách ngắn trong phòng máy chủ, tòa nhà, trung tâm dữ liệu hoặc hệ thống mạng nội bộ.

Đầu nối LC Duplex

Module sử dụng đầu nối LC Duplex với hai sợi quang riêng biệt cho đường truyền và đường nhận. Người dùng có thể kết nối module với patch cord Multimode LC-LC tương thích để xây dựng đường truyền quang 10G.

Hỗ trợ DDM/DOM

DDM/DOM giúp thiết bị mạng tương thích có thể theo dõi các thông số vận hành của module như nhiệt độ, điện áp và công suất quang. Tính năng này hỗ trợ kỹ thuật viên kiểm tra tình trạng đường truyền và phát hiện các vấn đề liên quan đến module hoặc tuyến cáp.

Module quang 10G YT-SFP-SR sử dụng loại cáp nào?

WINTOP YT-SFP+-SR sử dụng cáp quang Multimode (MMF) và bước sóng 850nm. Khi triển khai thực tế, cần lựa chọn loại cáp MMF phù hợp với yêu cầu khoảng cách của hệ thống.

Đối với hệ thống Data Center hoặc mạng nội bộ, cáp Multimode OM3/OM4 thường được sử dụng cho các kết nối tốc độ cao trong khoảng cách ngắn. Cần kiểm tra chính xác loại cáp và khoảng cách hỗ trợ trước khi thiết kế tuyến quang.

Ứng dụng của Module quang 10G YT-SFP-SR

• Kết nối uplink 10Gbps giữa các switch.
• Kết nối switch với server sử dụng cổng SFP+.
• Kết nối các thiết bị mạng trong Data Center.
• Kết nối giữa các tủ rack trong hệ thống mạng nội bộ.
• Kết nối router và switch có giao diện SFP+.
• Hệ thống mạng doanh nghiệp tốc độ cao.
• Hệ thống máy chủ và lưu trữ sử dụng kết nối 10G.
• Triển khai đường truyền quang Multimode 850nm trong phạm vi phù hợp.

Ưu điểm của Module quang WINTOP YT-SFP+-SR

• Tốc độ 10Gbps: đáp ứng nhu cầu truyền dữ liệu tốc độ cao.
• Bước sóng 850nm: phù hợp với hệ thống cáp quang Multimode.
• Thiết kế SFP+: nhỏ gọn, dễ dàng lắp đặt và thay thế.
• LC Duplex: sử dụng chuẩn đầu nối phổ biến trong hệ thống mạng quang.
• DDM/DOM: hỗ trợ giám sát thông số module trên thiết bị tương thích.
• Hot Pluggable: thuận tiện khi lắp đặt và thay thế module.
• Ứng dụng đa dạng: phù hợp switch, router, server và hệ thống Data Center.

Nguyên lý hoạt độngModule quang 10G YT-SFP-SR

Khi được lắp vào cổng SFP+ của thiết bị mạng, YT-SFP+-SR nhận tín hiệu điện tốc độ cao từ thiết bị và chuyển đổi thành tín hiệu quang ở bước sóng 850nm. Tín hiệu quang sau đó được truyền qua cặp sợi Multimode đến module quang ở đầu bên kia.

Ở chiều ngược lại, bộ thu quang trong module tiếp nhận tín hiệu quang và chuyển đổi trở lại thành tín hiệu điện để thiết bị mạng xử lý. Nhờ đó, hai thiết bị có thể trao đổi dữ liệu tốc độ 10Gbps thông qua hệ thống cáp quang.

Khả năng tương thích của Module WINTOP YT-SFP+-SR

Module YT-SFP+-SR được thiết kế theo chuẩn SFP+ và có thể sử dụng trên các thiết bị mạng hỗ trợ module SFP+ 10G tương thích. Một số nguồn sản phẩm tại Việt Nam công bố module tương thích với nhiều thương hiệu thiết bị mạng như Cisco, HP, Alcatel và Juniper.

Tuy nhiên, khả năng tương thích thực tế còn phụ thuộc vào model thiết bị, firmware và cơ chế nhận diện module của từng nhà sản xuất. Vì vậy, trước khi mua số lượng lớn nên kiểm tra model switch/router cụ thể để lựa chọn phiên bản coding phù hợp.

Hướng dẫn lắp đặt Module quang 10G YT-SFP-SR

1. Kiểm tra thiết bị mạng có hỗ trợ cổng SFP+ 10G.
2. Kiểm tra module YT-SFP+-SR phù hợp với thiết bị sử dụng.
3. Vệ sinh đầu connector LC và adapter trước khi kết nối.
4. Cắm module vào khe SFP+ theo đúng chiều.
5. Kết nối hai đầu LC của patch cord Multimode vào module.
6. Kiểm tra đèn Link/Activity trên thiết bị mạng.
7. Kiểm tra thông số DDM/DOM nếu thiết bị hỗ trợ.

Lưu ý khi sử dụng Module quang 10G 850nm

Không nên sử dụng module YT-SFP+-SR 850nm cho tuyến Singlemode đường dài như các module 10G LR. Đây là dòng module SR dành cho Multimode, do đó cần lựa chọn đúng loại cáp và khoảng cách để đảm bảo tín hiệu hoạt động ổn định.

Khi tháo module khỏi thiết bị, nên sử dụng tay kéo của module và hạn chế chạm trực tiếp vào các đầu tiếp xúc hoặc đầu quang. Khi không sử dụng, nên đậy nắp bảo vệ để hạn chế bụi bẩn ảnh hưởng đến đầu nối quang.

Mua Module quang 10G YT-SFP-SR WINTOP 850nm Multimode

Module quang 10G YT-SFP-SR WINTOP 850nm Multimode là giải pháp thu phát quang SFP+ dành cho hệ thống mạng 10Gbps sử dụng cáp Multimode. Với bước sóng 850nm, đầu nối LC Duplex, thiết kế 2 sợi và hỗ trợ DDM/DOM, sản phẩm phù hợp cho kết nối switch, server, router và các hệ thống Data Center.

Khi lựa chọn module, nên xác định rõ model thiết bị mạng, loại cáp Multimode và khoảng cách truyền để đảm bảo module phù hợp với hệ thống. Việc lựa chọn đúng phiên bản YT-SFP+-SR sẽ giúp đường truyền 10G hoạt động ổn định và thuận tiện cho quá trình quản lý, bảo trì mạng.
