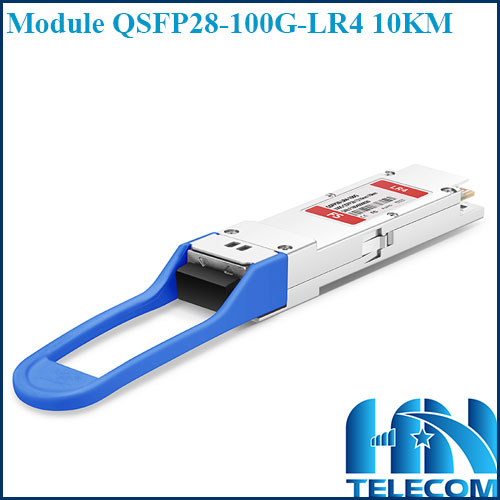

Module quang 100G QSFP28-100G-LR4 10Km Singlemode

Module quang 100G QSFP28-100G-LR4 10Km Singlemode là module thu phát quang tốc độ cao được thiết kế cho các hệ thống mạng 100Gbps, sử dụng chuẩn 100GBASE-LR4 và cáp quang Singlemode để truyền dữ liệu với khoảng cách lên đến 10Km. Module sử dụng dạng QSFP28, giao diện quang LC Duplex và công nghệ ghép kênh bước sóng LAN-WDM.

QSFP28-100G-LR4 phù hợp triển khai trong Data Center, mạng doanh nghiệp, hệ thống viễn thông, kết nối switch 100G, router 100G và các hệ thống truyền dẫn cần băng thông lớn. Chuẩn 100GBASE-LR4 sử dụng 4 lane quang trên sợi Singlemode, với các bước sóng hoạt động nằm quanh vùng 1310nm và tổng khoảng cách thiết kế lên đến 10Km.

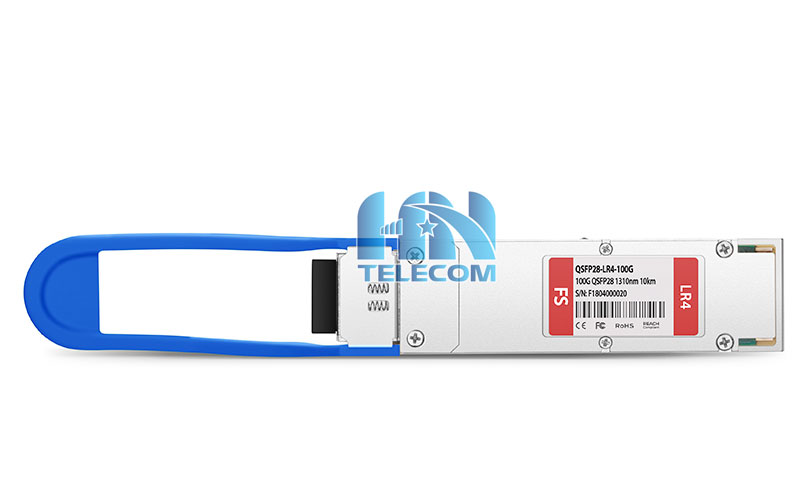

Thông số kỹ thuật Module quang 100G QSFP28-100G-LR4

Thông số	Chi tiết
Tên sản phẩm	Module quang 100G QSFP28-100G-LR4
Model	QSFP28-100G-LR4
Form Factor	QSFP28
Tốc độ truyền	100Gbps
Chuẩn mạng	100GBASE-LR4
Loại sợi quang	Singlemode Fiber (SMF)
Khoảng cách truyền	Lên đến 10Km
Bước sóng	Vùng 1310nm
Công nghệ bước sóng	4-channel LAN-WDM
Bước sóng các lane	1295.56nm / 1300.05nm / 1304.58nm / 1309.14nm
Đầu nối quang	LC Duplex
Kiểu truyền	Full Duplex
DDM/DOM	Hỗ trợ
Nguồn cấp	3.3V
Nhiệt độ hoạt động	0°C đến 70°C đối với phiên bản thương mại thông dụng

Lưu ý: thông số TX/RX, công suất tiêu thụ và nhiệt độ có thể khác nhau tùy nhà sản xuất hoặc phiên bản mã hóa của module. Khi công bố thông số chi tiết, nên đối chiếu datasheet đúng mã hàng thực tế.

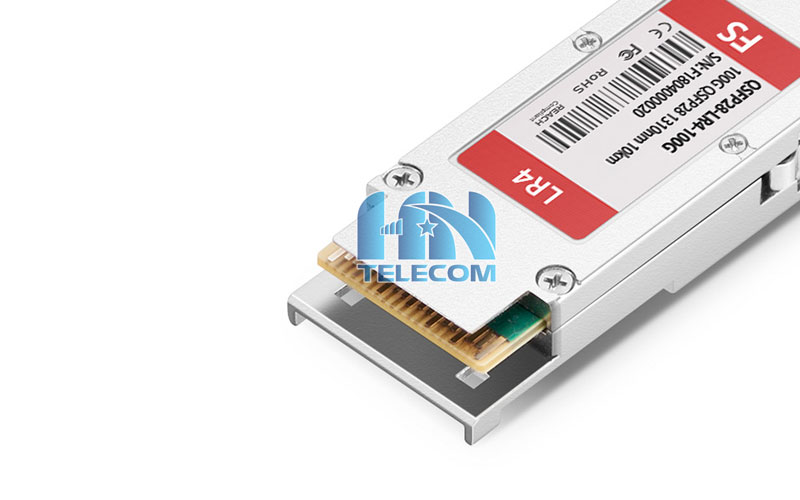

Đặc điểm nổi bật của Module quang 100G QSFP28-100G-LR4

Tốc độ truyền dữ liệu lên đến 100Gbps

Module quang QSFP28-100G-LR4 được thiết kế cho kết nối mạng 100G, đáp ứng nhu cầu truyền tải dữ liệu lớn trong các hệ thống mạng hiện đại. Chuẩn 100GBASE-LR4 có tốc độ đường truyền danh định khoảng 103.125Gbps, tương ứng với kết nối Ethernet 100Gbps sau khi tính đến cơ chế mã hóa.

Với băng thông cao, module thích hợp làm kết nối uplink giữa các switch, kết nối switch với router hoặc triển khai trong hệ thống Data Center cần tốc độ truyền tải lớn.

Khoảng cách truyền lên đến 10Km

Điểm nổi bật của QSFP28-100G-LR4 10Km là khả năng truyền dữ liệu trên cáp quang Singlemode với khoảng cách tối đa khoảng 10Km theo thiết kế của chuẩn LR4. Đây là giải pháp phù hợp cho các tuyến kết nối quang đường dài hơn so với các module 100G multimode dùng cho khoảng cách ngắn.

Chuẩn 100GBASE-LR4 được xác định cho kết nối 100Gbps trên Singlemode với phạm vi hoạt động lên đến 10Km.

Công nghệ 4 lane LAN-WDM

Thay vì truyền toàn bộ tín hiệu 100G trên một bước sóng đơn, module LR4 sử dụng 4 kênh quang, mỗi lane hoạt động ở tốc độ khoảng 25.78Gbps. Các tín hiệu được ghép bằng công nghệ LAN-WDM để truyền trên một cặp sợi quang.

Bốn bước sóng thường được sử dụng là khoảng 1295.56nm, 1300.05nm, 1304.58nm và 1309.14nm. Ở phía nhận, các kênh được tách ra và chuyển đổi thành tín hiệu điện tương ứng.

Sử dụng cáp quang Singlemode

QSFP28-100G-LR4 sử dụng sợi quang Singlemode, thường được triển khai với hệ thống cáp quang đáp ứng yêu cầu của tuyến 100G. Các tài liệu kỹ thuật của module LR4 xác định phạm vi 10Km trên SMF, trong đó cáp G.652 được sử dụng phổ biến cho ứng dụng này.

Đầu nối LC Duplex

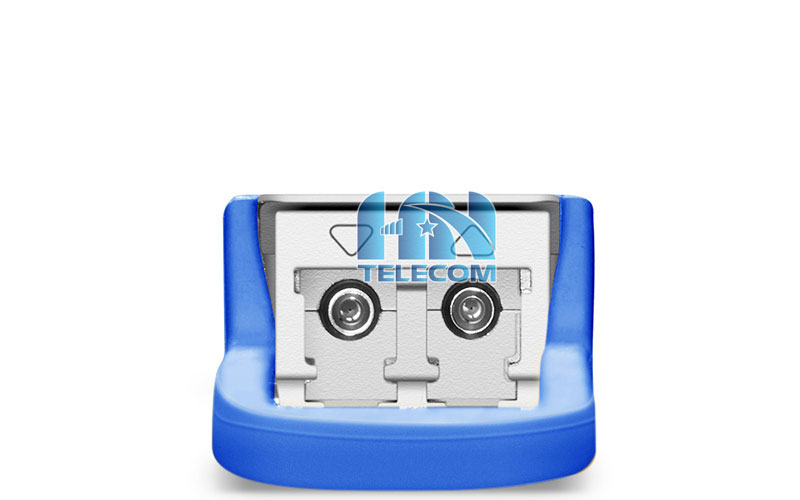

Module sử dụng LC Duplex cho giao diện quang. Một cặp sợi quang đảm nhiệm đường truyền và đường nhận tín hiệu. Kiểu đầu nối LC Duplex giúp QSFP28-100G-LR4 dễ dàng kết nối với patch cord Singlemode LC trong hệ thống mạng quang.

Hỗ trợ DDM/DOM

Tùy phiên bản module, chức năng DDM/DOM cho phép thiết bị mạng giám sát các thông số hoạt động của module thông qua giao diện quản lý. Đây là tính năng hữu ích khi kiểm tra nhiệt độ, điện áp và tình trạng công suất quang của hệ thống.

Các module 100GBASE-LR4 QSFP28 thương mại phổ biến hỗ trợ chức năng chẩn đoán kỹ thuật số thông qua giao tiếp quản lý I2C.

Ứng dụng của Module quang

Với tốc độ 100Gbps và khoảng cách truyền lên đến 10Km, QSFP28-100G-LR4 được sử dụng trong nhiều hệ thống mạng tốc độ cao.

• Kết nối switch 100G trong Data Center.
• Kết nối uplink giữa các switch mạng.
• Kết nối giữa switch và router 100G.
• Kết nối các hệ thống mạng doanh nghiệp.
• Kết nối giữa các tủ rack và khu vực mạng.
• Kết nối mạng quang Singlemode trong phạm vi lên đến 10Km.
• Hệ thống viễn thông và truyền dẫn dữ liệu tốc độ cao.
• Mạng Data Center cần nâng cấp từ 40G lên 100G.
• Kết nối các thiết bị mạng sử dụng giao diện QSFP28.

Module quang 100G QSFP28-100G-LR4 hoạt động như thế nào?

Về nguyên lý, tín hiệu điện 100G từ thiết bị mạng được chia thành 4 lane. Mỗi lane mang dữ liệu với tốc độ khoảng 25.78Gbps và được chuyển đổi thành tín hiệu quang ở một bước sóng riêng trong vùng LAN-WDM 1310nm.

Bốn tín hiệu quang sau đó được ghép kênh WDM thành một tín hiệu quang tổng hợp và truyền qua một cặp sợi quang Singlemode. Ở đầu nhận, tín hiệu được tách thành 4 bước sóng riêng biệt rồi chuyển đổi trở lại thành tín hiệu điện để đưa vào thiết bị mạng.

QSFP28-100G-LR4 sử dụng loại cáp quang nào?

Module 100G QSFP28-LR4 10Km sử dụng cáp quang Singlemode. Để khai thác khoảng cách truyền thiết kế, cần sử dụng tuyến cáp có chất lượng phù hợp và đảm bảo tổng suy hao của đường truyền nằm trong ngân sách công suất quang của module.

Chuẩn 100GBASE-LR4 được thiết kế cho khoảng cách lên đến 10Km trên Singlemode. TIA Fiber Optics Tech Consortium cũng xác định LR4 sử dụng bốn bước sóng WDM trong vùng 1310nm và phạm vi hoạt động lên đến 10Km với loại cáp phù hợp.

Ưu điểm của Module quang 100G QSFP28-100G-LR4

• Tốc độ cao: hỗ trợ kết nối Ethernet 100Gbps.
• Truyền xa: khoảng cách thiết kế lên đến 10Km trên Singlemode.
• Công nghệ LAN-WDM: sử dụng 4 bước sóng quang để truyền tín hiệu 100G.
• Thiết kế QSFP28: kích thước nhỏ gọn, phù hợp thiết bị mạng mật độ cổng cao.
• LC Duplex: thuận tiện kết nối với hệ thống cáp quang Singlemode.
• DDM/DOM: hỗ trợ giám sát module trên các thiết bị tương thích.
• Phù hợp Data Center: đáp ứng nhu cầu kết nối mạng tốc độ cao.

Khả năng tương thích

Module quang QSFP28-100G-LR4 được thiết kế cho các thiết bị mạng có cổng QSFP28 và hỗ trợ chuẩn 100GBASE-LR4. Tuy nhiên, khả năng nhận module còn phụ thuộc vào nhà sản xuất thiết bị, firmware và mã hóa EEPROM của module.

Do đó, trước khi lắp đặt cần kiểm tra chính xác model của switch, router hoặc thiết bị mạng 100G đang sử dụng. Việc hai thiết bị cùng sử dụng giao diện QSFP28 không đồng nghĩa mọi module QSFP28 đều tương thích với nhau.

So sánh QSFP28-100G-LR4 với module 100G SR4

Tiêu chí	QSFP28-100G-LR4	QSFP28-100G-SR4
Tốc độ	100Gbps	100Gbps
Loại sợi	Singlemode	Multimode
Khoảng cách	Lên đến 10Km	Khoảng cách ngắn
Công nghệ	4 lane LAN-WDM	4 lane song song
Đầu nối	LC Duplex	Thường dùng MPO/MTP
Ứng dụng	Kết nối 100G đường dài	Kết nối 100G trong phạm vi ngắn

Lưu ý khi lắp đặt Module quang 100G QSFP28-100G-LR4

• Kiểm tra thiết bị có hỗ trợ giao diện QSFP28 100G.
• Kiểm tra thiết bị hỗ trợ chuẩn 100GBASE-LR4.
• Sử dụng cáp quang Singlemode phù hợp.
• Sử dụng patch cord LC Duplex đúng chuẩn.
• Kiểm tra tổng suy hao của tuyến trước khi triển khai.
• Không uốn cong cáp quang vượt quá bán kính cho phép.
• Vệ sinh đầu nối LC trước khi kết nối module.
• Kiểm tra mã tương thích của module với switch hoặc router.

Mua Module quang 100G QSFP28 Singlemode

Module quang 100G QSFP28-100G-LR4 10Km Singlemode là giải pháp thu phát quang dành cho các hệ thống mạng 100G cần kết nối tốc độ cao trên cáp quang Singlemode. Với chuẩn 100GBASE-LR4, công nghệ 4 lane LAN-WDM, giao diện LC Duplex và khoảng cách truyền lên đến 10Km, sản phẩm phù hợp cho Data Center, mạng doanh nghiệp và hệ thống viễn thông.

Khi lựa chọn module, khách hàng nên cung cấp model switch hoặc router đang sử dụng để kiểm tra chuẩn QSFP28, mã tương thích và yêu cầu kỹ thuật trước khi triển khai. Điều này giúp đảm bảo module hoạt động ổn định và phù hợp với hệ thống mạng hiện có.
